接線端子排是一種非常重要的電器附件,它在電路連接和布線時起著至關重要的作用。下面將分別介紹它的作用和連接方式。
1.接線端子排的作用是什么
接線端子排是一種連接導線和電器設備之間的中介組件。接線端子排的主要作用是實現電線之間的連接,并提供可靠的電氣連接和機械強度。它們常用于用于連接電源線、信號線、傳感器線、執行器線等。接線端子排的設計使得電線可以方便地插入或固定在端子上,并通過螺釘、彈簧或壓力等方式實現電氣連接。另外,接線端子排還具有隔離電路、防止漏電以及維護電路穩定性等功能。在實際應用中,它通常被廣泛應用于家庭配電箱、機柜、工業控制柜等場合。
2.接線端子排的連接方式是什么
接線端子排的連接方式較靈活,常見的有螺旋式連接和彈簧式連接兩種方式。
?螺旋式連接是指將導線固定在端子口上,并通過旋轉端子螺釘來緊固,使得導線能夠與端子之間緊密地接觸。這種連接方式是最常見的接線方式,端子上有螺釘孔,電線通過螺釘孔插入并用螺釘固定。性能穩定,但較為麻煩,適用于對接觸質量要求較高、耐久度要求較高的場合。
?彈簧式連接則是將導線插進端子孔內,依靠端子內置的彈簧與導線緊密接觸,從而實現電路連接。這種連接方式安裝方便,廣泛應用于一些高頻或者高振動環境下的場合。

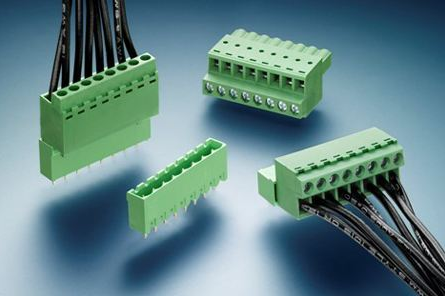

?部分端子排設計為可插拔式連接,電線通過插入或拔出端子插槽實現連接或斷開連接。
這些連接方式提供了不同的特點和適用場景,根據具體的應用需求和安裝環境,可以選擇適合的接線端子排和連接方式。
